噴淋塔安裝規程與焊接工藝







本文詳細闡述了噴淋塔的安裝規程以及與之相關的焊接工藝要求。正確的安裝和***質的焊接對于確保噴淋塔的安全運行、穩定性能以及延長使用壽命至關重要。通過對各個環節的嚴格把控，能夠有效提高噴淋塔的整體質量和工作效率，滿足工業生產中的廢氣處理等需求。



關鍵詞：噴淋塔；安裝規程；焊接工藝



 一、引言

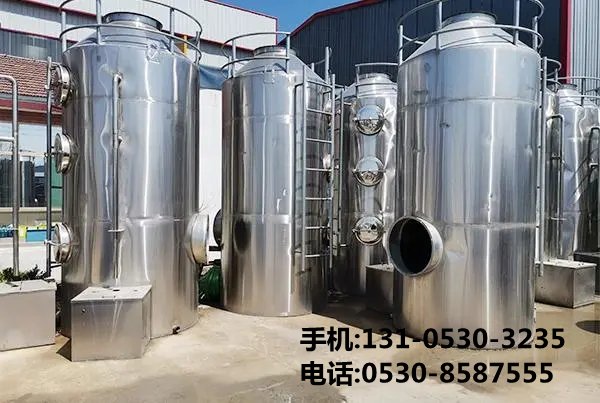

噴淋塔作為一種常用的氣體凈化設備，廣泛應用于化工、電子、制藥、印染等行業，用于去除廢氣中的有害成分。其安裝質量和焊接工藝直接影響到設備的密封性、強度以及耐腐蝕性能，進而關系到整個系統的運行效果和安全性。因此，遵循科學合理的安裝規程和采用恰當?shù)暮附庸に囀潜Ｕ蠂娏芩＿\行的關鍵。



 二、噴淋塔安裝規程



 （一）前期準備

1. 場地勘察

     在安裝前，需對安裝場地進行全面勘察，確保場地平整、堅實，有足夠的空間容納噴淋塔及其附屬設備，并便于后續的操作和維護。同時，要考慮通風******，避免因空間狹窄導致操作不便或安全隱患。

     檢查場地周圍的環境是否存在腐蝕性物質、高溫源或其他可能影響設備正常運行的因素，如有需要采取相應的防護措施。

2. 基礎制作

     根據噴淋塔的設計要求，澆筑混凝土基礎?；A(chǔ)的尺寸、深度和強度應符合設計圖紙規定，保證能夠承受噴淋塔的重量以及運行時產生的振動和其他載荷。

     在基礎上預留地腳螺栓孔，位置要準確無誤，以便后續固定噴淋塔本體。地腳螺栓的規格和數量也應按照設計要求選用，確保連接牢固可靠。

3. 設備檢驗

     對運抵現場的噴淋塔各部件進行檢查，包括塔體、管道、噴嘴、填料等，查看是否有損壞、變形或缺失的情況。如有問題應及時修復或更換，確保所有部件都處于******的狀態才能進行安裝。

     核對設備的型號、規格是否與設計一致，檢查隨機文件是否齊全，如產品合格證、使用說明書、裝配圖等。



 （二）安裝步驟

1. 吊裝就位

     使用合適的起重設備（如吊車）將噴淋塔緩慢吊起，對準基礎上的地腳螺栓孔，使塔體的底座平穩落在基礎上。在吊裝過程中，要注意保持塔體的平衡，防止傾斜或碰撞造成損壞。

     調整塔體的位置，使其垂直度符合要求。可以使用水平儀等工具進行檢查，通過調整地腳螺栓處的墊片來實現垂直度的校正。一般來說，垂直度的偏差不應超過規定的范圍，以保證設備的正常運行和穩定性。

2. 固定連接

     當塔體位置調整***后，擰緊地腳螺栓上的螺母，將噴淋塔牢固地固定在基礎上。擰緊力矩要按照設計要求進行控制，避免過松導致設備晃動，也不可過緊以免損壞螺紋或使塔體產生應力集中。

     對于***型噴淋塔或有多段組成的塔體，還需要進行段間的連接固定。通常采用法蘭連接的方式，先在法蘭之間放置密封墊片，然后均勻?qū)ΨQ地擰緊螺栓，確保連接處的密封性和強度。

3. 管道安裝

     按照工藝流程圖依次安裝進氣管、出氣管、循環水管、排污管等各種管道。管道的走向應合理布局，避免交叉干擾和過多的彎曲，以減少阻力損失。

     管道與塔體的連接同樣采用法蘭連接或其他可靠的連接方式，并保證連接處的密封性。在安裝過程中，要注意管道的坡度設置，便于液體排放和氣體流動。例如，排污管應具有一定的傾斜角度，使污水能夠順利排出。

4. 附件安裝

     安裝噴嘴、填料層支撐裝置、視窗、檢修門等附件。噴嘴的位置和角度要根據設計要求進行調整，以確保噴霧效果均勻覆蓋整個塔截面。填料層的安裝要緊密整齊，不得有空隙或松動現象，否則會影響傳質效率。

     視窗和檢修門的安裝要保證密封******，方便觀察內部情況和進行日常維護檢修。同時，要在顯眼位置設置安全警示標識，提醒操作人員注意安全事項。



 （三）調試與驗收

1. 系統調試

     完成安裝后，進行系統的調試工作。***先啟動循環水泵，檢查水的循環是否正常，有無漏水現象。然后開啟風機，逐漸增加風量，觀察氣流分布情況和壓力降變化。調整噴嘴的流量和角度，***化噴霧效果。

     在調試過程中，要對各項運行參數進行記錄，如溫度、壓力、流量等，并與設計值進行對比分析。如發現異常情況，應及時停機檢查原因并進行處理。

2. 性能測試

     進行性能測試是檢驗噴淋塔是否達到設計要求的關鍵環節。通過向塔內通入含有***定污染物的模擬廢氣，測定進出口處污染物的濃度變化，計算去除效率。同時，檢測系統的阻力損失、能耗指標等是否符合設計標準。

     根據測試結果對設備進行調整***化，直至各項性能指標均滿足設計和生產工藝的要求。

3. 驗收交付

     經調試和性能測試合格后，組織相關人員進行驗收。驗收內容包括設備的外觀質量、安裝精度、運行狀況、性能指標等方面。只有當所有項目都符合驗收標準時，方可正式交付使用。同時，向用戶提交詳細的技術文件和使用說明書，培訓操作人員熟悉設備的使用方法和維護要點。

 三、噴淋塔焊接工藝



 （一）材料選擇

1. 焊條與焊絲

     根據噴淋塔所用材質（一般為不銹鋼、碳鋼等），選擇合適的焊條或焊絲。例如，對于不銹鋼材質的噴淋塔，應選用相應的不銹鋼焊條或焊絲，且要保證其化學成分與母材相匹配，以確保焊縫具有******的耐腐蝕性和力學性能。

     考慮工作環境的***點，如是否存在高溫、潮濕、腐蝕性介質等因素，適當提高焊材的質量等級。同時，要注意焊材的儲存條件，避免受潮、生銹等情況影響焊接質量。

2. 保護氣體

     如果采用氣體保護焊（如氬弧焊），則需選擇合適的保護氣體。常用的保護氣體有氬氣、二氧化碳等。氬氣的純度要求較高，一般不低于99.9%，以保證焊接區域的純凈度，防止氧化和氮化等不***反應的發生。二氧化碳氣體則常用于某些***定的焊接工藝中，可在一定程度上改善焊縫的形成和性能。



 （二）焊接方法與參數控制

1. 手工電弧焊

     這是***常用的一種焊接方法之一。在進行手工電弧焊時，焊工需要具備熟練的操作技能和豐富的經驗。焊接前先清理焊口及周圍區域的油污、鐵銹等雜質，露出金屬光澤。引燃電弧后，保持穩定的運條速度和適當?shù)幕￠L，沿焊縫均勻移動焊條。

     控制焊接電流、電壓和焊接速度等參數至關重要。過***的電流會導致咬邊、燒穿等問題；而過小的電流則可能造成未熔合、夾渣等缺陷。一般來說，焊接電流可根據焊條直徑和焊接位置來確定，電壓則與弧長有關，焊接速度要根據焊縫的長度和形狀合理調整。

2. 氬弧焊

     氬弧焊具有焊接質量***、效率高的***點，***別適用于不銹鋼等材料的焊接。焊接時，先送氣后再引弧，保證焊接區域始終處于惰性氣體的保護之下。采用直流正接法較為常見，即焊槍接負極，工件接正極。

     調整氬氣流量至合適范圍，既要保證充分保護焊接熔池不受空氣侵入，又不能過***以免產生紊流影響焊接穩定性。焊接過程中要保持焊槍角度穩定，一般與工件表面呈一定傾角，使電弧熱量集中在待焊部位，形成美觀牢固的焊縫。

3. 自動焊

     對于批量生產或***型結構的噴淋塔焊接作業，可采用自動焊設備。自動焊能夠***控制焊接參數，保證焊縫質量的一致性和穩定性。常見的自動焊方法包括埋弧自動焊、氣體保護自動焊等。

     在使用自動焊設備前，需要進行編程設置，輸入焊接路徑、速度、電流、電壓等參數。同時，要對設備進行調試校準，確保其正常運行。在焊接過程中，實時監控焊接情況，及時調整參數以保證焊接質量。



 （三）焊縫質量檢驗

1. 外觀檢查

     對焊縫進行目視外觀檢查是***基本也是***重要的一步。檢查內容包括焊縫的形狀、尺寸是否符合設計要求，有無裂紋、氣孔、夾渣、咬邊等表面缺陷。焊縫表面應平整光滑，過渡自然，不允許有明顯的凹凸不平或突變現象。

     使用放***鏡或內窺鏡等工具輔助檢查難以直接觀察到的部位，如管道內部焊縫、狹小空間內的焊縫等。對于發現的輕微缺陷可以進行打磨修補后再重新檢查。

2. 無損檢測

     根據具體情況選擇合適的無損檢測方法對焊縫內部質量進行檢測。常用的無損檢測方法有射線探傷（RT）、超聲波探傷（UT）、磁粉探傷（MT）和滲透探傷（PT）等。

     射線探傷主要用于檢測焊縫內部的體積型缺陷，如氣孔、夾渣等；超聲波探傷則擅長發現裂紋、未熔合等平面型缺陷；磁粉探傷適用于鐵磁性材料表面及近表面的裂紋檢測；滲透探傷可用于非多孔性材料的表面開口缺陷檢測。通過這些無損檢測手段相結合，可以全面準確地評估焊縫的內部質量狀況。

3. 力學性能試驗

     抽取一定數量的焊縫試樣進行拉伸試驗、彎曲試驗、沖擊試驗等力學性能試驗。通過試驗測定焊縫的抗拉強度、屈服強度、延伸率、彎曲角度、沖擊功等指標，判斷焊縫是否滿足設計和使用要求。如果力學性能不合格，則需要分析原因并采取改進措施重新焊接。



 四、結論

噴淋塔的安裝規程和焊接工藝是保證其正常運行和高效性能的重要環節。在安裝過程中，從前期準備到***終調試驗收，每一個步驟都需要嚴格按照規范執行；而在焊接方面，材料的選擇、焊接方法與參數的控制以及焊縫質量的檢驗都不容忽視。只有全面掌握并嚴格執行這些要求，才能確保噴淋塔的質量可靠、運行穩定，為工業生產中的廢氣處理提供有力保障。隨著技術的不斷發展和完善，我們還應持續關注新的安裝技術和焊接工藝的應用，不斷提升噴淋塔的整體水平。
